question 1

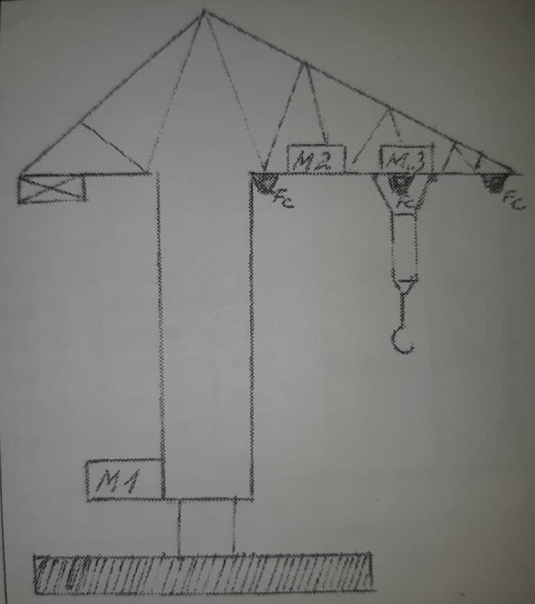

Dans un chantier naval, un incendie a fait brûler tous les conducteurs du circuit de puissance et la boîte de commande d'une grue, excepté les moteurs et leurs dispositifs électromécaniques. Un cahier des charges retenu à cet incident nous donne les renseignements suivants :

M1 : Moteur compound, démarrage à 3 temps, un rhéostat de champ avec un dispositif électromécanique.

Pu= 2460 w, U=220 V=, Pt= 4060W.

i=0,70A.ɧ = 0,75.

M2 : Moteur à rotor bobiné 3 temps, 2 fins de course.

Pu=10cv, U=380 V(∆), cosҩ =0,92 , ɧ=0,90.

M3 : Moteur asynchrone triphasé, un fin de course. Démarrage se fait en Y-∆ sans interruption de courant, freinage par couplage hyposynchrone.

Pu=15cv, U=380/660 V, Y-∆ cosҩ =0,86 , ɧ=0,8.



Travail demandé :

- Elaborez un plan de travail

- Schématisez le principe de M1 et de M3

- Schématisez la puissance.

- Schématisez la commande.

- Calibrez toutes les protections et les sections de câbles.
