OPTION (Session : 2014)
Des items de toutes les options taillés sur mesure pour que vous prépariez mieux vos épreuves
Indiquez la profondeur (en mm) de pénétration du courant dans un conducteur de cuivre froid pour une fréquence de 0,5KHZ.
6,5.
4,2.
2,9.
2,1.
1,2.
Parmi l’appareillage utilisé dans les centrales électriques, la troisième catégorie est celle des appareils de :
Commande.
Contrôle.
Mesure.
Protection.
Régulation.
Indiquez la conséquence de la fermeture brusque de la vanne de tête placée sur une conduite forcée sans cheminée d’équilibre.
L’aplatissement de cette conduite.
L’inondation du canal de fuite.
L’inversion du sens de marche.
La destruction de la turbine.
La surpression dans cette conduite.
Dans un poste M.T./B.T. la terre haute tension est également appelée terre :
D’exploitation.
D’utilisation.
De manœuvre.
De mesure.
De protection.
En traction électrique, indiquez la disposition qui est prise pour la protection contre les harmoniques.
Augmentation de la section de la ligne.
Augmentation du nombre des sous-stations.
Shunts résonnants LC série disposés entre la voie et la ligne.
Source continue reliant le rail à la canalisation à protéger.
Utilisation des moteurs séries compensés.
Pour une ligne de transport d’énergie électrique, indiquez la conséquence d’un mauvais facteur de puissance.
Faible chute de tension.
Flèche moindre.
Fréquence réduite.
Grande portée.
Pertes élevées.
Indiquez la section du câble en cuivre d’une ligne à courant alternatif triphasé qui doit transporter 1,5MW à 10Km sous 15KV, la chute de tension admise étant de 4%.
20.
28.
32.
35.
50.
Indiquez le courant (en A) sur le tronçon CD de la ligne représentée à la figure ci-dessous.
40.
25.
14.
Indiquez l’un des moyens qui permettent de lutter contre les effets de la réaction magnétique de l’induit dans les machines à collecteur.
Augmenter la vitesse de rotation.
Déplacer les balais.
Diminuer la largeur des balais.
Donner un entrefer assez important.
Pratiquer des fentes dans l’induit.
Sur la plaque signalétique d’un moteur synchrone triphasé on lit :U=220V, P=12KW, N=1500 tr/min, Xs=3,5Ω. Indiquez son couple de décrochage (en mN) sachant que le courant d’excitation produit 210V. par phase.
1500.
228,6.
177,8.
145,5.
113,2.
Un transformateur monophasé possède 480 spires au primaire avec prises à la 400ème et à la 320ème spire, et 6 spires au secondaire. La tension d’alimentation est 115V. le courant demandé au réseau est 10A. indiquez dans ce cas, le plus petit courant (en A) qu’il doit débiter.
960.
800.
563.
400.
320.

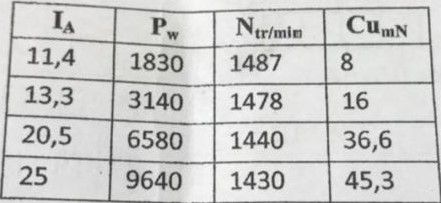

Un moteur asynchrone de 3 x 220V ; 20,5A ; 50Hz, accouplé à une dynamo-frein, a été essayé en charge. Les résultats suivants ont été obtenus :
Indiquez le rendement de ce moteur aux trois cinquièmes de sa charge normale.
0,84.
0,82.
0,76.
0,79.
0,68.
Indiquez les bonnes du transformateur ci-dessous qui doivent être raccordées ensemble en vue d’obtenir le couplage Y d 5.
Deux transformateurs T et T’ de 20/6,6KV doivent fonctionne en parallèle. Les catalogues donnent pour chaque transformateur les indications suivantes :
Indiquez la conclusion que l’on peut tirer avant leur mise en marche.
Il y aura 0,044% de déficit.
La puissance maximale sera de 1700KVA.
T fournira 625KVA.
T doit fonctionner le premier.
T’ fournira 700KVA.

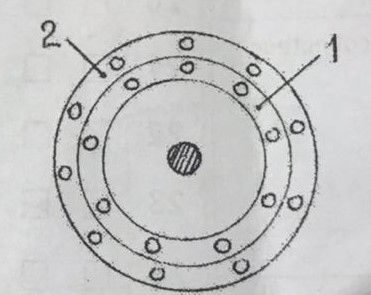

Concernant le rotor de la figure ci-dessous, indiquez la proposition correcte.
La cage 2 consomme moins de courant au démarrage.
La cage 1 est celle de démarrage.
La cage 2 est celle de fonctionnement.
La cage 1 est moins inductive.
La cage 2 est plus résistante.
Indiquez l’avantage du moteur à bague de court-circuit par rapport à celui à deux condensateurs.
Absence d’artifice de démarrage.
Bon facteur de puissance.
Couple de démarrage élevé.
Sens de rotation irréversible.
Utilisé pour des puissances élevées.

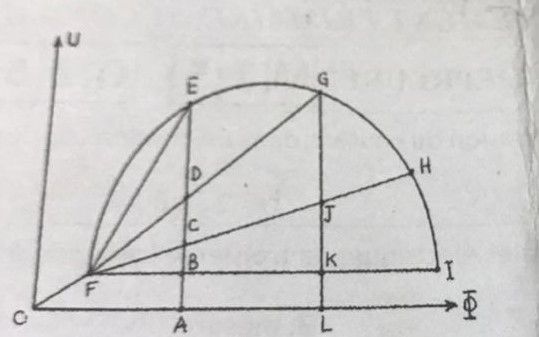

A partir du diagramme ci-contre, indiquez le facteur de puissance du moteur à rotor bloqué.
0,85.
0,75.
0,63.
0,52.

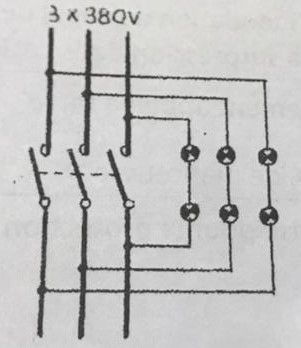

Indiquez la tension maximale (en V) aux bornes de chaque lampe lorsque ce montage est utilisé pour coupler un alternateur sur un réseau.
110.
127.
190.
220.
440
Une pompe à piston à double effet (à eau) possède les caractéristiques suivantes :
Indiquez le débit massique (en kg/s).
0,08.
0,1.
0,125.
5,024.
7,85.
dans le circuit d’allumage par batterie d’un moteur à explosion, indiquez le rôle que joue le démarreur.
Génératrice.
Moteur.
Redresseur.
Régulateur.
Transformateur.
On considère une machine thermique à combustion interne utilisant l’essence (C8H18) comme carburant ; cycle à 4 temps. La vitesse de l’arbre à cames est de 120 tr/min.
Indiquez la durée (en seconde) d’un cycle.
½ .
1/5 .
1/15.
1/24 .
1/30 .

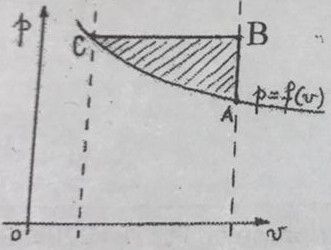

Du diagramme ci-contre, indiquez la proposition qui représente la transformation isotherme positive.
A-B.
A-C.
B-A.
B-C.
C-B.

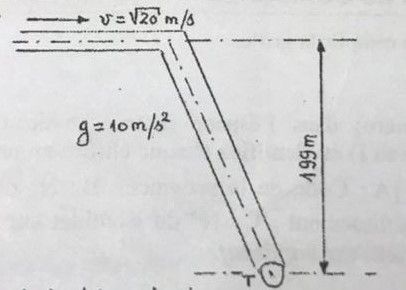

L’installation de la figure ci-dessus a comme caractéristiques :
Indiquez la hauteur nette (en m) de l’installation.
48.
54.
146.
152.
200.
Vilebrequin : 1-6. 2-5. 3-4.

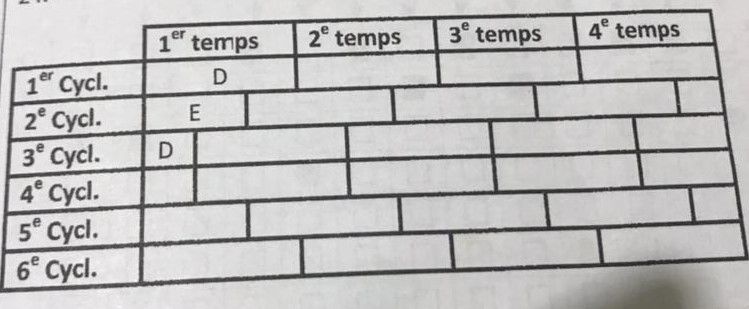

Complétez ce tableau de concordance des temps sur moteur à explosion et indiquez l’ordre d’allumage correspondant.
154623.
153624.
14653.
142635.
123654.
Les pales jouent un rôle important dans la turbine à :
Injection partielle à roue à pales.
Injection totale à roue à aubes.
Moyenne chute à roue à augets.
Réaction à faible chute.
Roue tournant à l’air libre.
