Les montages fondamentaux d'un transistor

Révision

Quand est-ce qu'on parle du régime dynamique de fonctionnement d'un transitor bipolaire ?



Motivation

Comment peut-on monter un transitor bipolaire dans un circuit ?



Annonce

Aujourd'hui nous allons étudier les montages fondamentaux d'un transitor bipolaire



Analyse

Il existe combien de montage d'un transitor bipolaire ?

Quand est-ce qu'un montage est dit base commune ?

Quels sont les caractéristiques de ces montages ?



Application

Qu'utilise-t-on ce montage ?

Calculez le gain en courant d'un montage de base commune lorsque Ib= 0,02 mA et Io= 10 mA ainsi que I3= 100

Révision

Un transitor fonctionne en régime dynamique lorsqu'on insère un générateur alternatif dans le circuit de la base.

Un transitor bipolaire peut-être monté de 3 façon et on parle de montage fondamentaux



Analyse

Les Montages fondamentaux d'un transitor bipolaire

Il existe trois (3) montages fondamentaux d'un transitor bipolaire à savoir:

- Le montage de base commune (B.C)

- Le montage émetteur commun (E.C)

- Le montage collecteur commun (C.C)

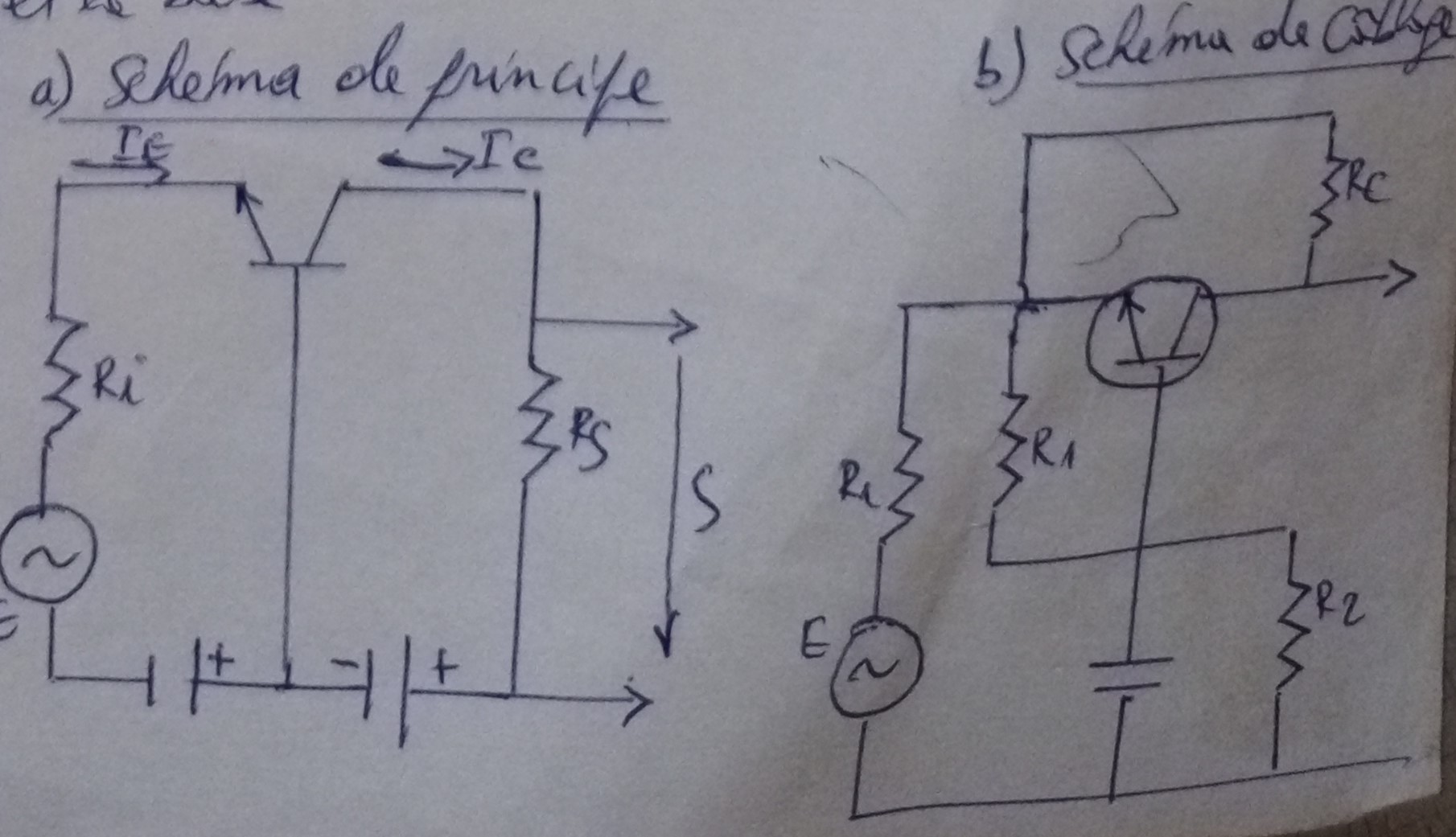

1. Le montage de base commune: Un transitor est disposé en base commune lorsque le signal d'entrée est appliqué entre l'émetteur et la base et celui de sortie au niveau du collecteur et la base.

a. Résistance d'entrée

Re= VEB/IE faible

b. Résistance de sortie

Rs= VcB/Ic élevée

c. Le gain en courant

IC/IE faible

d. Le gain en tension

GN=VcB/VBE élevée

e. Le gain en puissance

Gp=GN



Synthèse

Dans le montage de base commune, la base est reliée à la masse et le signal d'entrée est appliqué à l'émetteur et recueillir au niveau du collecteur
