RAPPEL
Donnez les 2 conditions nécessaires pour qu'un corps soit maintenu en équilibre
MOTIVATION
D'une façon pratique, comment pouvons nous maintenir un corps solide en équilibre
ANNONCE DU SUJET
Aujourd'hui nous allons étudier
RAPPEL
Pour qu'un cors soit maintenu en équilibre, il faut que:
ΣFo=0
Σµo=0
MOTIVATION
D'une façon pratique, pour maintenir un corps en équilibre il faut réaliser les appuis.
ANNONCE DU SUJET
les types de liaisons
Qu'est ce qu'un mécanisme de liaison?
6. DIFFERENT TYPES DE LIAISONS DES STRUCTURES APPUIS
a. définition: on appelle un "mécanisme", un ensemble des solides reliés entre eux par des liaisons envie d'obtenir un mouvement déterminé.
une liaison est dite parfaite si le jeu de fonctionnement est zéro (pas fondamentalement comme l'hypothèse) et si le contact se fait sans frottement.
en d'autre termes, une liaison est dite parfaite ssi la puissance dissipée par la liaison est nulle.

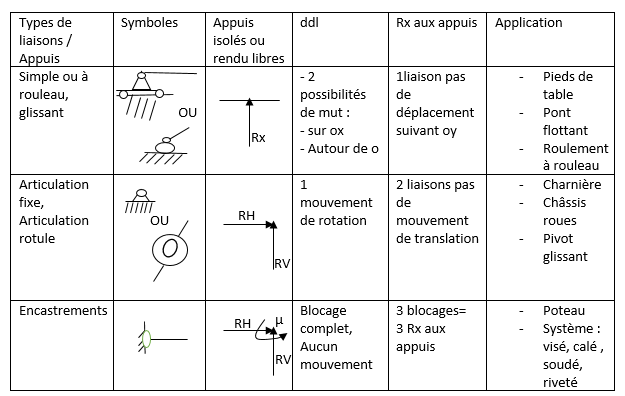

b. le tableau ci-dessous donne les types de liaisons et ses applications.
commentaire: une poutre est liée à l'environnement extérieur par différentes liaisons: appuis simple, articulations et encastrements.
ddl: degré de libération et Rx: réaction
Qu'avons nous étudié aujourd'hui?
Les types de liaisons des structures appuis
