Domaine | Professionnel | Sous domaine | Professionnel |
Section | Technique | Option | Mécanique |
Discipline | Résistance des matériaux (RDM) | Classe | 6ème |
Matériel didactique | un palan voir garage | Auteur | SCHOOLAP.COM |
Objectif opérationnel | L'élève sera capable de calculer l'effort théorique | ||
Réference | R. Basquine page 326 | ||
Activité initiale |
|||
a) Rappel comment calculer l'effort théorique dans le palan ordinaire? b) Motivation De quoi est composée le palan ordinaire ? c) Annonce du sujet A votre avis, qu'est ce qu'on peut étudier aujourd'hui? |
Rappel Dans le palan ordinaire l'effort théorique se calcule de la manière suivante: F = Q/n Motivation Le palan ordinaire est composé de deux moufles comprenant un certain nombre de poulies. Annonce du sujet Aujourd'hui nous allons étudier: le palan différentiel |
||
Activité principale |
|||
Combien des poulies comprend le palan différentiel? |

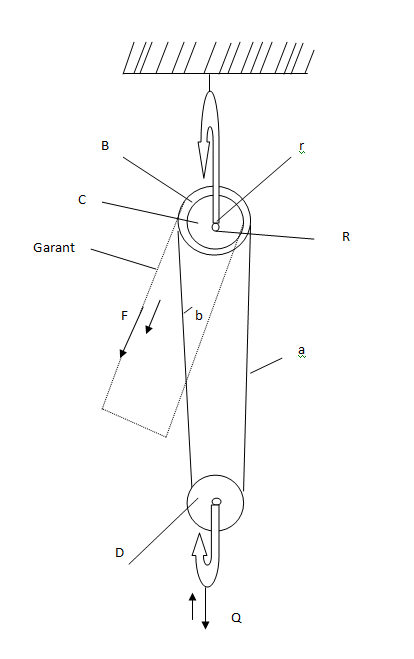

I.4. Palan différentiel Le palan différentiel comprend deux poulies B et C solidaire l’une de l’autre à une Poulier mobiles D par l’intermédiaire d’une chaîne sans fin.
|
||
Synthèse |
|||
Quelle différence faites-vous entre un palan ordinaire et un palan Différentiel ? |
